ΣΚΕΛΕΤΟΙ ΑΝΑΡΤΗΣΗΣ ΓΙΑ ΠΛΑΚΕΣ ΨΕΥΔΟΡΟΦΩΝ

Σκελετοί Ταφ Safe - Lock ™

Τα συστήματα σκελετών Safe-Lock™ της εταιρίας Security Aluminum Hellas ΑΒΕΕ είναι η κορυφαία λύση στις κατασκευές ψευδοροφών με πλάκες ορυκτών ινών, μεταλλικές ή γυψόπλακες.

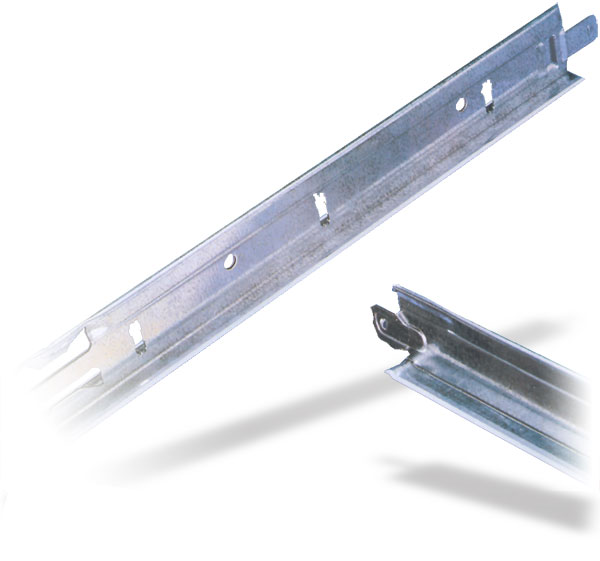

Τα συστήματα σκελετών Safe-Lock™ αποτελούνται από προφίλ Ταφ και περιμετρικές γωνίες, και παράγονται από υψηλής ποιότητας γαλβανισμένο χάλυβα και τα βαμμένα μέρη είναι προβαμμένα με πολυεστερική βαφή φούρνου, για μέγιστη αντοχή στο πέρασμα του χρόνου. Ειδικά τα προφίλ Ταφ με το αντισεισμικό κουμπωτό σύστημα “D”, προσφέρουν μέγιστη αντίσταση του σκελετού της ψευδοροφής σε σεισμικά φορτία, μέγιστη ασφάλεια και σταθερότητα των συνδέσεων και εξαιρετική αντίσταση στρέψης λόγω της κουμπωτής σύνδεσης και της πατούρας. Επιπλέον είναι οπτικά άριστα επειδή λόγω της πατούρας ο αρμός είναι σχεδόν αόρατος στις συνδέσεις. Επιπρόσθετα, οι σκελετοί προφίλ Ταφ έχουν μεγάλη αντίσταση στην φωτιά λόγω των ειδικών εγκοπών διαστολής που υπάρχουν στους κύριους οδηγούς Ταφ που αυξάνουν σημαντικά την πυραντοχή του σκελετού.

Συστήματα Σκελετών Ταφ Safe - Lock™

Τα Συστήματα Σκελετών Ταφ SAFE - LOCK™ είναι κατάλληλα για την ανάρτηση όλων των ειδών πλακών ψευδοροφών και αποτελούνται από κύριους και εγκάρσιους οδηγούς των οποίων η βάση παράγεται από γαλβανισμένο χάλυβα, ενώ η εμφανή πλευρά τους επικαλύπτεται από ταινία χάλυβα με πολυεστερική βαφή φούρνου. Περιμετρικά των τοίχων τοποθετούνται περιμετρικές γωνίες από γαλβανισμένο χάλυβα με πολυεστερική βαφή φούρνου

1. Κύριος Οδηγός 2. Δευτερεύων Οδηγός 3. Δευτερεύων Οδηγός 4. Περιμετρική Γωνία 5. Πλάκα Ψευδοροφής 6. Διπλή Πεταλούδα 7. Ντίζα Φ4mm Μέγιστη απόσταση μεταξύ των σημείων ανάρτησης κατά μήκος των κυρίων οδηγών: - 0,45m από τον τοίχο - 1,20m κατά μήκος των κυρίων οδηγών - 0,15m από το σημείο ένωσης των δύο κυρίων οδηγών

Συναρμολόγηση - Αποσυναρμολόγηση Συστήματος Σκελετών Ταφ Safe Lock™

Οδηγίες Κατασκευής & Συναρμολόγησης των Συστημάτων Σκελετών Ταφ 'D' "CLIP IN"

Κουμπώνουμε το κάθε "ταφ" ΠΑΝΤΑ ΣΤΗΝ ΑΡΙΣΤΕΡΗ ΘΕΣΗ της τρύπας (εγκοπής) και ακούμε το χαρακτηριστικό "κλικ". Δηλαδή το μπλε "ταφ" στην μπλε θέση και το κόκκινο "ταφ" στην κόκκινη θέση.

A. Δεν χρειάζεται ΚΑΝΕΝΑ εργαλείο B. Πιέζουμε με τον αντίχειρα του αριστερού χεριού το άκρο του "ταφ" και συγχρόνως με το δεξιό χέρι κοντράρουμε με τον αντίχειρα και τραβάμε το "ταφ" ταυτοχρόνως.

A. Η αποσυναρμολόγηση γίνεται με τη χρήση κατσαβιδιού με λεπτή μύτη. B. Βάζουμε το κατσαβίδι όπως στο σχήμα και από τις δύο μεριές της σύνδεσης των δύο οδηγών, για να χαλαρώσουμε την ασφάλεια του κουμπώματος. C. Με τα χέρια μας, τραβώντας, αποσυναρμολογούμε, τους κύριους οδηγούς.

Προφίλ ΤΑΦ

ΜΗΚΟΣ ΥΨΟΣ ΟΡΑΤΗ ΕΠΙΦΑΝΕΙΑ 24/38/3700 mm 3700 38 24 15/38/3700 mm 3700 38 15 24/38/1200 mm 1200 38 24 24/30/1200 mm 1200 30 24 15/38/1200 mm 1200 38 15 24/38/600 mm 600 38 24 24/28/600 mm 600 28 24 15/38/600 mm 600 38 15

ΚΥΡΙΟΙ ΟΔΗΓΟΙ Standard 24/38 FineLine 15/38

Δευτερεύοντες Οδηγοί Standard 24/38 FineLine 15/38

Δευτερεύοντες Οδηγοί Economical 24/30 Economical 24/28

ΠΕΡΙΜΕΤΡΙΚΕΣ ΓΩΝΙΕΣ

A B Γωνία 19x19/3000mm 19 19

A B Γωνία 19x24/3000mm 19 24

A B Γωνία 24x24/3000mm 24 24

A1 B1 B2 A2 Γωνία 19x13x13x24/3000mm 19 13 13 24
