ΣΚΕΛΕΤΟΙ ΑΝΑΡΤΗΣΗΣ ΓΙΑ ΠΛΑΚΕΣ ΨΕΥΔΟΡΟΦΩΝ

Σκελετοί Ταφ Safe - Lock

Τα συστήματα σκελετών Safe-Lock™ της εταιρίας Security Aluminum Hellas ΑΒΕΕ είναι η κορυφαία λύση στις κατασκευές ψευδοροφών με πλάκες ορυκτών ινών, μεταλλικές ή γυψόπλακες.

Τα συστήματα σκελετών Safe-Lock™ αποτελούνται από προφίλ Ταφ και περιμετρικές γωνίες, και παράγονται από υψηλής ποιότητας γαλβανισμένο χάλυβα και τα βαμμένα μέρη είναι προβαμμένα με πολυεστερική βαφή φούρνου, για μέγιστη αντοχή στο πέρασμα του χρόνου.

Ειδικά τα προφίλ Ταφ με το αντισεισμικό κουμπωτό σύστημα “D”, προσφέρουν μέγιστη αντίσταση του σκελετού της ψευδοροφής σε σεισμικά φορτία, μέγιστη ασφάλεια και σταθερότητα των συνδέσεων και εξαιρετική αντίσταση στρέψης λόγω της κουμπωτής σύνδεσης και της πατούρας. Επιπλέον είναι οπτικά άριστα επειδή λόγω της πατούρας ο αρμός είναι σχεδόν αόρατος στις συνδέσεις.

Επιπρόσθετα, οι σκελετοί προφίλ Ταφ έχουν μεγάλη αντίσταση στην φωτιά λόγω των ειδικών εγκοπών διαστολής που υπάρχουν στους κύριους οδηγούς Ταφ που αυξάνουν σημαντικά την πυραντοχή του σκελετού.

Συστήματα Σκελετών Ταφ Safe - Lock™

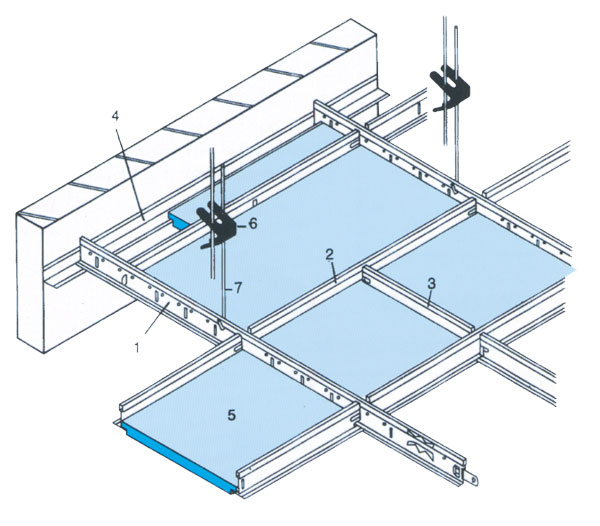

Τα Συστήματα Σκελετών Ταφ SAFE - LOCK™ είναι κατάλληλα για την ανάρτηση όλων των ειδών πλακών ψευδοροφών και αποτελούνται από κύριους και εγκάρσιους οδηγούς των οποίων η βάση παράγεται από γαλβανισμένο χάλυβα, ενώ η εμφανή πλευρά τους επικαλύπτεται από ταινία χάλυβα με πολυεστερική βαφή φούρνου.

Περιμετρικά των τοίχων τοποθετούνται περιμετρικές γωνίες από γαλβανισμένο χάλυβα με πολυεστερική βαφή φούρνου

Συναρμολόγηση - Αποσυναρμολόγηση Συστήματος Σκελετών Ταφ Safe Lock™

Οδηγίες Κατασκευής & Συναρμολόγησης των Συστημάτων Σκελετών Ταφ 'D' "CLIP IN"


ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΩΝ ΤΑΦ

1. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΩΝ "ΤΑΦ"

Κουμπώνουμε το κάθε "ταφ" ΠΑΝΤΑ ΣΤΗΝ ΑΡΙΣΤΕΡΗ ΘΕΣΗ της τρύπας (εγκοπής) και ακούμε το χαρακτηριστικό "κλικ".
Δηλαδή το μπλε "ταφ" στην μπλε θέση και το κόκκινο "ταφ" στην κόκκινη θέση.

2. ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΩΝ "ΤΑΦ"

A. Δεν χρειάζεται ΚΑΝΕΝΑ εργαλείο
B. Πιέζουμε με τον αντίχειρα του αριστερού χεριού το άκρο του "ταφ" και συγχρόνως με το δεξιό χέρι κοντράρουμε με τον αντίχειρα και τραβάμε το "ταφ" ταυτοχρόνως.

3. ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΥΡΙΩΝ ΟΔΗΓΩΝ

A. Η αποσυναρμολόγηση γίνεται με τη χρήση κατσαβιδιού με λεπτή μύτη.
B. Βάζουμε το κατσαβίδι όπως στο σχήμα και από τις δύο μεριές της σύνδεσης των δύο οδηγών, για να χαλαρώσουμε την ασφάλεια του κουμπώματος.
C. Με τα χέρια μας, τραβώντας, αποσυναρμολογούμε, τους κύριους οδηγούς.


Προφίλ ΤΑΦ Safe - Lock | Σκελετός ανάρτησης για Πλάκες Ψευδοροφών

Συστήματα Σκελετών Ταφ Safe - Lock Προφίλ
ΜΗΚΟΣ ΥΨΟΣ ΟΡΑΤΗ ΕΠΙΦΑΝΕΙΑ
24/38/3700 mm 3700 38 24
15/38/3700 mm 3700 38 15
24/38/1200 mm 1200 38 24
24/30/1200 mm 1200 30 24
15/38/1200 mm 1200 38 15
24/38/600 mm 600 38 24
24/28/600 mm 600 28 24
15/38/600 mm 600 38 15

ΚΥΡΙΟΙ ΟΔΗΓΟΙ
Standard 24/38
FineLine 15/38

ΚΥΡΙΟΙ ΟΔΗΓΟΙ Σύστημα Σκελετών Ταφ Safe Lock

Δευτερεύοντες Οδηγοί
Standard 24/38
FineLine 15/38

Σύστημα Σκελετών Ταφ Safe Lock Δευτερεύοντες Οδηγοί

Δευτερεύοντες Οδηγοί
Economical 24/30
Economical 24/28

Σύστημα Σκελετών Ταφ Safe Lock Δευτερεύοντες Οδηγοί

ΠΕΡΙΜΕΤΡΙΚΕΣ ΓΩΝΙΕΣ Συστήματος Σκελετών Safe Lock

ΠΕΡΙΜΕΤΡΙΚΕΣ ΓΩΝΙΕΣ Συστήματος Σκελετών Ταφ Safe Lock
ΣΚΕΛΕΤΟΙ ΑΝΑΡΤΗΣΗΣ ΓΙΑ ΠΛΑΚΕΣ ΨΕΥΔΟΡΟΦΩΝ
A B

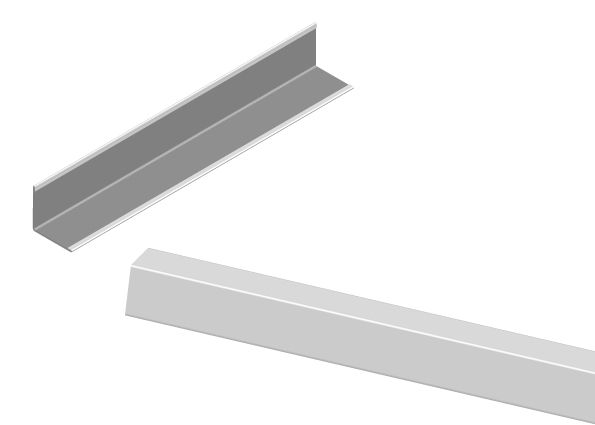

Γωνία 19x19/3000mm 19 19
ΠΕΡΙΜΕΤΡΙΚΕΣ ΓΩΝΙΕΣ Συστήματος Σκελετών Ταφ Safe Lock

ΠΕΡΙΜΕΤΡΙΚΕΣ ΓΩΝΙΕΣ Συστήματος Σκελετών Ταφ Safe Lock
ΣΚΕΛΕΤΟΙ ΑΝΑΡΤΗΣΗΣ ΓΙΑ ΠΛΑΚΕΣ ΨΕΥΔΟΡΟΦΩΝ
A B

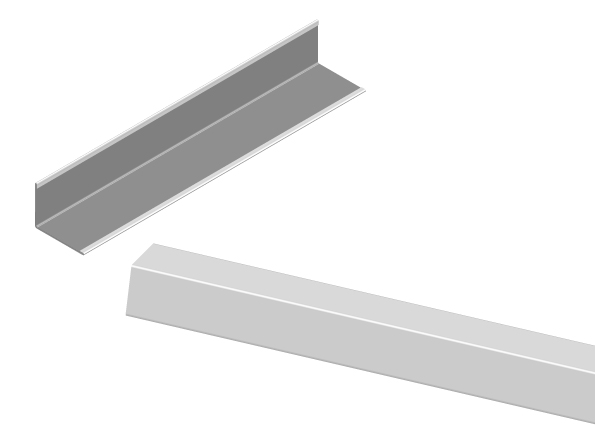

Γωνία 19x24/3000mm 19 24
ΠΕΡΙΜΕΤΡΙΚΕΣ ΓΩΝΙΕΣ Συστήματος Σκελετών Ταφ Safe Lock

ΠΕΡΙΜΕΤΡΙΚΕΣ ΓΩΝΙΕΣ Συστήματος Σκελετών Ταφ Safe Lock
ΣΚΕΛΕΤΟΙ ΑΝΑΡΤΗΣΗΣ ΓΙΑ ΠΛΑΚΕΣ ΨΕΥΔΟΡΟΦΩΝ
A B

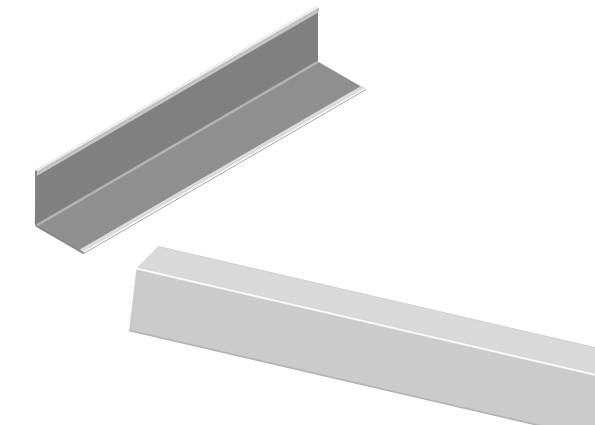

Γωνία 24x24/3000mm 24 24
ΣΚΕΛΕΤΟΙ ΑΝΑΡΤΗΣΗΣ ΓΙΑ ΠΛΑΚΕΣ ΨΕΥΔΟΡΟΦΩΝ

ΠΕΡΙΜΕΤΡΙΚΕΣ ΓΩΝΙΕΣ Συστήματος Σκελετών Ταφ Safe Lock
ΣΚΕΛΕΤΟΙ ΑΝΑΡΤΗΣΗΣ ΓΙΑ ΠΛΑΚΕΣ ΨΕΥΔΟΡΟΦΩΝ
A1 B1 B2 A2

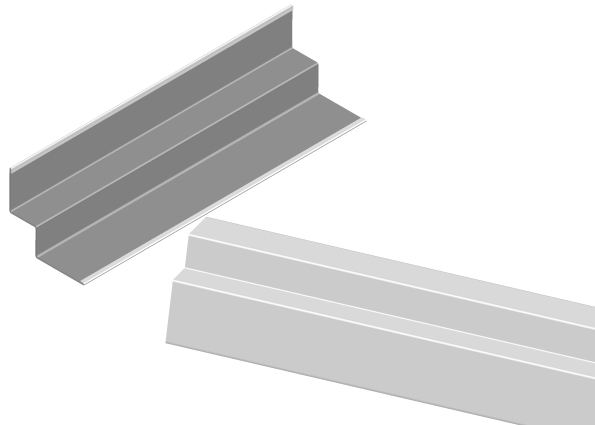

Γωνία 19x13x13x24/3000mm 19 13 13 24
ΠΕΡΙΜΕΤΡΙΚΕΣ ΓΩΝΙΕΣ Συστήματος Σκελετών Ταφ Safe Lock
